พั้นช์ล็อคบอลแม่นยำเป็นส่วนประกอบสำคัญของเครื่องมือในการปั๊มโลหะและงานแม่พิมพ์ที่ใช้กลไก "บอลล็อค" ที่เปลี่ยนอย่างรวดเร็วเพื่อการใส่และถอดที่รวดเร็ว คู่มือนี้จะอธิบายว่าสิ่งเหล่านี้คืออะไร ทำงานอย่างไร ใช้งานที่ไหน และวิธีการเลือกประเภทที่เหมาะสมสำหรับกระบวนการผลิตของคุณ พร้อมบริบททางอุตสาหกรรมและตัวอย่างเพื่อสนับสนุนการตัดสินใจ

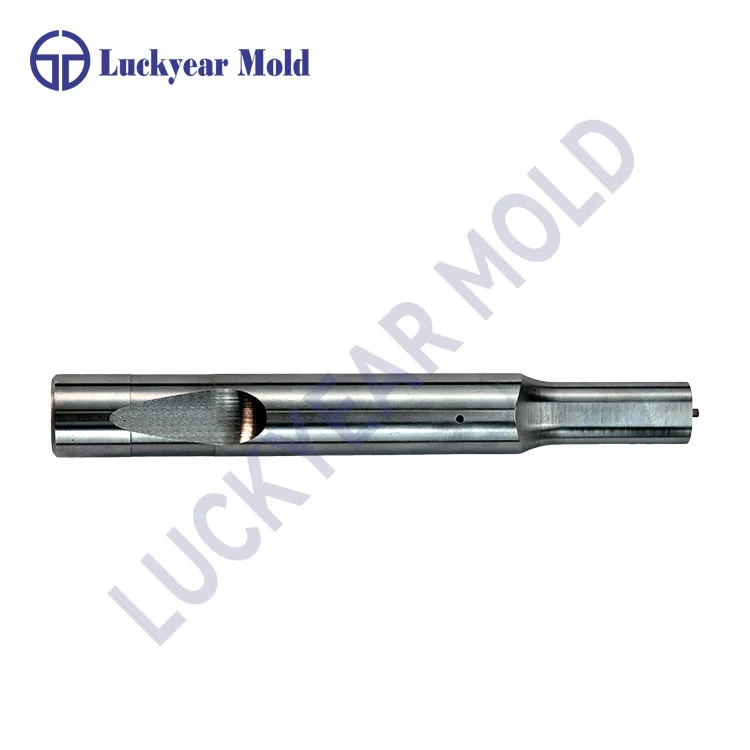

พั้นช์ล็อคบอลแม่นยำ เป็นเครื่องมือปั๊มโลหะแบบพิเศษที่ออกแบบมาเพื่อสร้างรูหรือรูปทรงในแผ่นโลหะหรือซับสเตรตอื่นๆ โดยใช้กลไกการเปลี่ยนแปลงอย่างรวดเร็วโดยใช้บอลล็อค ผลิตจากเหล็กกล้าเครื่องมือคุณภาพสูง เช่น SKH51, SKD11 หรือวัสดุที่เทียบเท่า และผลิตขึ้นโดยมีพิกัดความเผื่อที่แม่นยำเพื่อประสิทธิภาพที่ทำซ้ำได้ในการใช้งานเครื่องมือทางอุตสาหกรรม
แตกต่างจากพั้นช์มาตรฐานที่กดหรือขับเคลื่อนเข้าไปในเบาะนั่งแบบตายตัวที่มีการติดตั้งแบบตายตัว Ball Lock Punches จะ "ล็อค" เข้ากับส่วนยึดผ่านลูกเหล็กและร่องขนาดเล็ก ช่วยให้สามารถถอดและเปลี่ยนได้อย่างรวดเร็วโดยไม่ต้องรื้อระบบแม่พิมพ์ทั้งหมด กลไกนี้ช่วยลดเวลาหยุดทำงานลงได้อย่างมากในระหว่างการบำรุงรักษาหรือเปลี่ยนเครื่องมือ
หลักการทำงานของ Ball Lock Punch ที่มีความแม่นยำนั้นอาศัยระบบล็อคแบบเปลี่ยนเร็วอันเป็นเอกลักษณ์:
ระบบนี้แตกต่างกับเครื่องมือสวมอัดแบบดั้งเดิมที่ต้องใช้เวลาในการรื้อถอนนานมากเพื่อเปลี่ยนหรือปรับส่วนประกอบเครื่องมือ
ข้อดีของการใช้ Precision Ball Lock Punches จะเห็นได้ชัดเจนเป็นพิเศษในสภาพแวดล้อมการผลิตที่มีปริมาณปานกลางและสูง:
| ผลประโยชน์ | คำอธิบาย |
|---|---|
| เปลี่ยนด่วน-ออก | กลไกล็อคบอลช่วยให้เปลี่ยนพันช์ได้อย่างรวดเร็วโดยไม่ต้องถอดแม่พิมพ์ ช่วยลดเวลาหยุดทำงานของการบำรุงรักษา |
| ความแม่นยำที่เพิ่มขึ้น | ผลิตขึ้นโดยมีพิกัดความเผื่อสูง ทำให้มั่นใจได้ถึงคุณภาพและการวางแนวของรูที่สม่ำเสมอ |
| ความเก่งกาจ | มีให้เลือกทั้งแบบงานเบาและงานหนัก โดยมีหรือไม่มีตัวเลือกตัวดีดออก |
| ลดเวลาหยุดทำงาน | การถอดหมัดที่สึกหรอหรือเสียหายออกอย่างรวดเร็วช่วยเร่งรอบการบำรุงรักษาให้เร็วขึ้น |
ประโยชน์เหล่านี้ทำให้ Ball Lock Punches มีอยู่ทั่วไปในการปั๊มยานยนต์ การผลิตอุปกรณ์ และการสร้างแม่พิมพ์ทางอุตสาหกรรม ซึ่งเวลาในการทำงานและความสม่ำเสมอของชิ้นส่วนเป็นสิ่งสำคัญ
พั้นช์ล็อคบอลแม่นยำ มีหลายรูปแบบ ขึ้นอยู่กับความต้องการใช้งาน:
การเลือกพั้นช์ Ball Lock ที่เหมาะสมนั้นขึ้นอยู่กับหลายปัจจัย:
พั้นช์ล็อคบอลแม่นยำ ทำจากวัสดุอะไร?
พันช์ Ball Lock ที่มีความแม่นยำส่วนใหญ่ผลิตจากเหล็กกล้าเครื่องมือคุณภาพสูง เช่น SKH51, SKD11 หรือเทียบเท่า วัสดุเหล่านี้มีความแข็งและทนต่อการสึกหรอที่จำเป็นสำหรับการปั๊มซ้ำๆ
กลไกบอลล็อคช่วยปรับปรุงเวลาทำงานของเครื่องมือได้อย่างไร
กลไกล็อคบอลช่วยให้สามารถใส่และถอดหมัดออกจากตัวจับยึดได้อย่างรวดเร็วโดยไม่ต้องถอดแม่พิมพ์ออกทั้งหมด ช่วยให้การบำรุงรักษาเร็วขึ้นและลดการหยุดทำงานของการผลิต
Ball Lock Punches สามารถใช้กับระบบอีเจ็คเตอร์ได้หรือไม่
ใช่ มี Ball Lock Punches ที่ออกแบบมาพร้อมตัวดีดในตัว (มักเรียกว่า Ball Lock Ejector Punches) ซึ่งช่วยป้องกันการดึงกระสุนและปรับปรุงประสิทธิภาพของแม่พิมพ์ในการใช้งานบางอย่าง
อุตสาหกรรมใดบ้างที่มักใช้ Ball Lock Punches?
บอลล็อคพั้นช์ถูกนำมาใช้กันอย่างแพร่หลายในการผลิตยานยนต์ การผลิตเครื่องใช้ไฟฟ้า และการสร้างแม่พิมพ์ทางอุตสาหกรรม ซึ่งมีการใช้งานโลหะแผ่นบ่อยครั้งและจำเป็นต้องมีความแม่นยำ
Ball Lock Punches เป็นมาตรฐานหรือไม่?
ฟังก์ชันล็อคบอลสอดคล้องกับมาตรฐาน เช่น ANSI B94.17 เพื่อการเชื่อมต่อและความปลอดภัยที่เหมาะสม แต่ขนาดและโปรไฟล์ที่แน่นอนอาจแตกต่างกันไปตามผู้ผลิต การตรวจสอบพั้นช์รีเทนเนอร์และเกจสำหรับตำแหน่งเบาะลูกที่ถูกต้องจะช่วยป้องกันปัญหาได้
สำหรับความต้องการเครื่องมือที่มีความแม่นยำสูง ลองพิจารณาร่วมมือกับผู้นำในอุตสาหกรรมเช่นตงกวน Luckyear Precision Mould Parts Co., Ltd.ที่เชี่ยวชาญด้านส่วนประกอบเครื่องมือที่มีความแม่นยำ รวมถึงการเจาะแบบบอลล็อค
