หมุดอีเจ็คเตอร์มาตรฐานเป็นส่วนประกอบพื้นฐานในระบบการฉีดขึ้นรูป ซึ่งรับผิดชอบในการดีดชิ้นส่วนที่ขึ้นรูปออกจากโพรงแม่พิมพ์อย่างแม่นยำและทำซ้ำได้ บทความนี้นำเสนอการสำรวจเชิงโครงสร้างและทางเทคนิคของ Standard Ejector Pins โดยมุ่งเน้นไปที่มาตรฐานมิติ ข้อมูลจำเพาะของวัสดุ หลักการปฏิบัติงาน สถานการณ์การใช้งาน และความท้าทายที่อุตสาหกรรมยอมรับ วัตถุประสงค์คือเพื่อชี้แจงว่าส่วนประกอบเหล่านี้ทำงานอย่างไรภายในการออกแบบแม่พิมพ์สมัยใหม่ ขณะเดียวกันก็ตอบคำถามทางเทคนิคทั่วไปที่เกิดขึ้นจากวิศวกรเครื่องมือ นักออกแบบแม่พิมพ์ และผู้เชี่ยวชาญด้านการจัดซื้อ

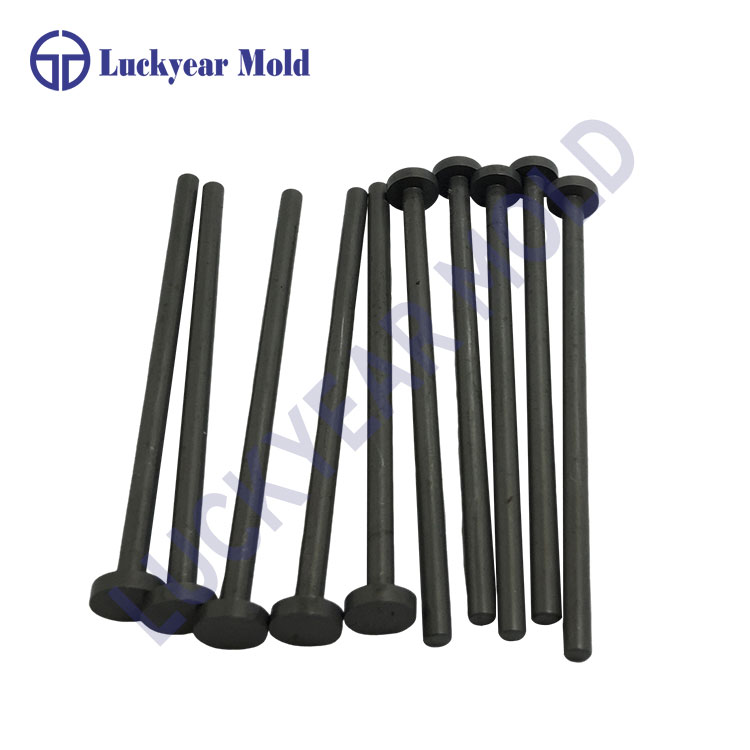

หมุดกระทุ้งมาตรฐานเป็นส่วนประกอบทรงกระบอกที่ออกแบบอย่างแม่นยำซึ่งติดตั้งในแม่พิมพ์ฉีดเพื่อดันชิ้นส่วนที่ขึ้นรูปออกจากคาวิตี้ด้วยกลไกหลังจากขั้นตอนการทำความเย็น บทบาทหลักของพวกเขาคือเพื่อให้แน่ใจว่าการขึ้นรูปแบบสม่ำเสมอโดยไม่เสียรูป ความเสียหายต่อพื้นผิว หรือการหยุดชะงักของการผลิต หมุดเหล่านี้ทำงานภายในระบบอีเจ็คเตอร์ โดยซิงโครไนซ์กับเพลตอีเจ็คเตอร์และหมุดกลับเพื่อรักษาเสถียรภาพของวงจร
ในสภาพแวดล้อมการผลิตที่มีปริมาณมาก ความน่าเชื่อถือของหมุดกระทุ้งมาตรฐานส่งผลโดยตรงต่ออายุการใช้งานของแม่พิมพ์และประสิทธิภาพการผลิต การเลือกที่ไม่เหมาะสมหรือมิติที่ไม่สอดคล้องกันอาจส่งผลให้เกิดแรงดีดออกที่ไม่สม่ำเสมอ ชิ้นส่วนติดกัน หรือการสึกหรอของแม่พิมพ์ก่อนเวลาอันควร ดังนั้น หมุดกระทุ้งมาตรฐานจึงผลิตขึ้นตามมาตรฐานที่เป็นที่ยอมรับในระดับสากล เช่น DIN, JIS และ ISO เพื่อให้มั่นใจว่าสามารถใช้แทนกันได้และประสิทธิภาพที่คาดการณ์ได้
บทความนี้เน้นที่วิธีการออกแบบ ระบุ และนำไปใช้กับ Standard Ejector Pins ในสถานการณ์การขึ้นรูปต่างๆ โดยเน้นความชัดเจนทางเทคนิคมากกว่าภาษาส่งเสริมการขาย
ประสิทธิภาพของหมุดกระทุ้งมาตรฐานนั้นขึ้นอยู่กับความแม่นยำของมิติ องค์ประกอบของวัสดุ และความสมบูรณ์ของพื้นผิวเป็นอย่างมาก พารามิเตอร์เหล่านี้ได้รับการควบคุมอย่างเข้มงวดในระหว่างการผลิตเพื่อตอบสนองความต้องการด้านการปฏิบัติงานของเครื่องฉีดพลาสติกที่ทันสมัย
| พารามิเตอร์ | ช่วงทั่วไป | หมายเหตุทางเทคนิค |
|---|---|---|
| เส้นผ่านศูนย์กลาง | Ø1.0 มม. – Ø25.0 มม | พื้นที่แม่นยำเพื่อรักษาความตรงและความพอดี |
| ความยาว | สูงถึง 1,000 มม | มีความยาวที่กำหนดเองได้ตามความลึกของแม่พิมพ์ |
| วัสดุ | SKD61 / H13 / SKH51 | เลือกจากความแข็ง ความเหนียว และทนความร้อน |
| ความแข็ง | เหล็กแผ่นรีดร้อน 58–62 | รับประกันความทนทานต่อการสึกหรอและการเสียรูป |
| พื้นผิวเสร็จสิ้น | รา ≤ 0.2 ไมโครเมตร | ลดการเสียดสีและการครูดระหว่างการทำงาน |
| การรักษาความร้อน | การชุบแข็งแบบสุญญากาศ | ปรับปรุงความเสถียรของมิติ |
โดยทั่วไปกระบวนการผลิตประกอบด้วยการกลึง CNC การเจียรแบบไร้ศูนย์กลาง การอบชุบด้วยความร้อนแบบสุญญากาศ และการเคลือบพื้นผิวเสริม เช่น TiN หรือ DLC กระบวนการเหล่านี้ได้รับการคัดเลือกเพื่อให้สมดุลระหว่างความแข็งและความเหนียวของแกน เพื่อป้องกันความล้มเหลวจากการเปราะภายใต้รอบการโหลดซ้ำๆ
หมุดกระทุ้งมาตรฐานถูกนำไปใช้กับกระบวนการฉีดขึ้นรูปที่หลากหลาย รวมถึงชิ้นส่วนยานยนต์ ตัวเรือนอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค อุปกรณ์ทางการแพทย์แบบใช้แล้วทิ้ง และชิ้นส่วนพลาสติกอุตสาหกรรม ตำแหน่งและปริมาณถูกกำหนดในระหว่างการออกแบบแม่พิมพ์ โดยพิจารณาจากรูปทรงของชิ้นส่วน ความหนาของผนัง และพฤติกรรมการหดตัวของวัสดุ
ข้อควรพิจารณาด้านประสิทธิภาพ ได้แก่ ความแม่นยำในการจัดตำแหน่ง เงื่อนไขการหล่อลื่น และการขยายตัวเนื่องจากความร้อน ในสภาพแวดล้อมการขึ้นรูปที่อุณหภูมิสูง การเลือกใช้วัสดุมีความสำคัญอย่างยิ่งในการป้องกันการอ่อนตัวหรือการโค้งงอ สำหรับพลาสติกที่มีฤทธิ์กัดกร่อนหรือที่เติมแก้ว มักจะระบุหมุดดีดตัวที่เคลือบพื้นผิวไว้เพื่อลดการสึกหรอ
แนะนำให้ตรวจสอบและเปลี่ยนตารางเป็นประจำ เนื่องจากความเสียหายที่พื้นผิวเพียงเล็กน้อยก็สามารถถ่ายโอนข้อบกพร่องไปยังชิ้นส่วนที่ขึ้นรูปได้ การกำหนดมาตรฐานช่วยให้ทีมบำรุงรักษาสามารถเปลี่ยนหมุดที่สึกหรอได้โดยไม่ต้องตัดเฉือนใหม่อย่างกว้างขวาง ซึ่งช่วยลดเวลาหยุดทำงาน
หมุดอีเจ็คเตอร์มาตรฐาน ถูกเลือกสำหรับการออกแบบแม่พิมพ์เฉพาะอย่างไร
การเลือกขึ้นอยู่กับโครงร่างของโพรง แรงดีดออกที่ต้องการ ประเภทวัสดุ และอุณหภูมิการทำงานของแม่พิมพ์ วิศวกรคำนวณเส้นผ่านศูนย์กลางและปริมาณของพินเพื่อกระจายแรงอย่างสม่ำเสมอและหลีกเลี่ยงการเสียรูปของชิ้นส่วน
การตกแต่งพื้นผิวส่งผลต่อประสิทธิภาพของหมุดอีเจ็คเตอร์อย่างไร
พื้นผิวที่ละเอียดยิ่งขึ้นจะช่วยลดแรงเสียดทานระหว่างพินและแผ่นแม่พิมพ์ ลดการสึกหรอและป้องกันการเกาะติด ซึ่งมีส่วนช่วยให้รอบการดีดออกราบรื่นขึ้นและมีอายุการใช้งานยาวนานขึ้นโดยตรง
ควรเปลี่ยน Standard Ejector Pins บ่อยแค่ไหน?
ระยะเวลาในการเปลี่ยนขึ้นอยู่กับปริมาณการผลิต การเสียดสีของวัสดุ และหลักปฏิบัติในการบำรุงรักษา การตรวจสอบด้วยสายตาเพื่อดูเครื่องหมายการสึกหรอ การโค้งงอ หรือการเปลี่ยนสีมักใช้เพื่อระบุความสามารถในการซ่อมบำรุง
จากมุมมองของอุตสาหกรรม แนวโน้มการพัฒนาในอนาคตสำหรับหมุดกระทุ้งมาตรฐานมุ่งเน้นไปที่การเคลือบขั้นสูง วัสดุต้านทานความล้าที่สูงขึ้น และพิกัดความเผื่อมิติที่เข้มงวดมากขึ้น เพื่อรองรับการออกแบบแม่พิมพ์ที่ซับซ้อนมากขึ้นและสายการผลิตอัตโนมัติ
ในฐานะผู้เข้าร่วมที่ได้รับการยอมรับในห่วงโซ่อุปทานส่วนประกอบเครื่องมือลัคกี้เยียร์นำเสนอหมุดกระทุ้งมาตรฐานที่ผลิตขึ้นตามมาตรฐานสากล ซึ่งสนับสนุนคุณภาพที่สม่ำเสมอและความน่าเชื่อถือในการใช้งานสำหรับข้อกำหนดการขึ้นรูปที่หลากหลาย
สำหรับรายละเอียดทางเทคนิคเพิ่มเติม ข้อมูลจำเพาะที่กำหนดเอง หรือการสนับสนุนการจัดซื้อเกี่ยวกับหมุดดีดตัวมาตรฐานติดต่อเราเพื่อมีส่วนร่วมกับทีมเทคนิคเฉพาะสำหรับความช่วยเหลือด้านแอปพลิเคชัน
