คู่มือปฏิบัติสำหรับพั้นช์แม่พิมพ์มาตรฐาน: การจัดการตลอดอายุการใช้งานตั้งแต่การเลือกจนถึงการบำรุงรักษา

ในโลกของการปั๊มขึ้นรูปและการขึ้นรูป พันช์ถือเป็นองค์ประกอบที่สำคัญที่สุดชิ้นหนึ่งแต่มักถูกมองข้ามบ่อยครั้ง เนื่องจากเป็นส่วนที่สัมผัสกับวัสดุโดยตรงเพื่อแยกหรือเปลี่ยนรูปเป็นพลาสติกหมัดแม่พิมพ์มาตรฐานประสิทธิภาพของผลิตภัณฑ์จะกำหนดคุณภาพผลิตภัณฑ์ ประสิทธิภาพการผลิต และต้นทุนเครื่องมือโดยตรง ไม่ว่าคุณจะใช้สายการผลิตปั๊มความเร็วสูงหรือกระบวนการขึ้นรูปที่แม่นยำ การทำความเข้าใจลักษณะการใช้งานจริงของการเจาะมาตรฐาน ตั้งแต่การเลือกวัสดุไปจนถึงวินัยในการบำรุงรักษา ถือเป็นสิ่งสำคัญในการเพิ่มประสิทธิภาพกระบวนการผลิตของคุณ

I. หมัดแม่พิมพ์มาตรฐานคืออะไร?

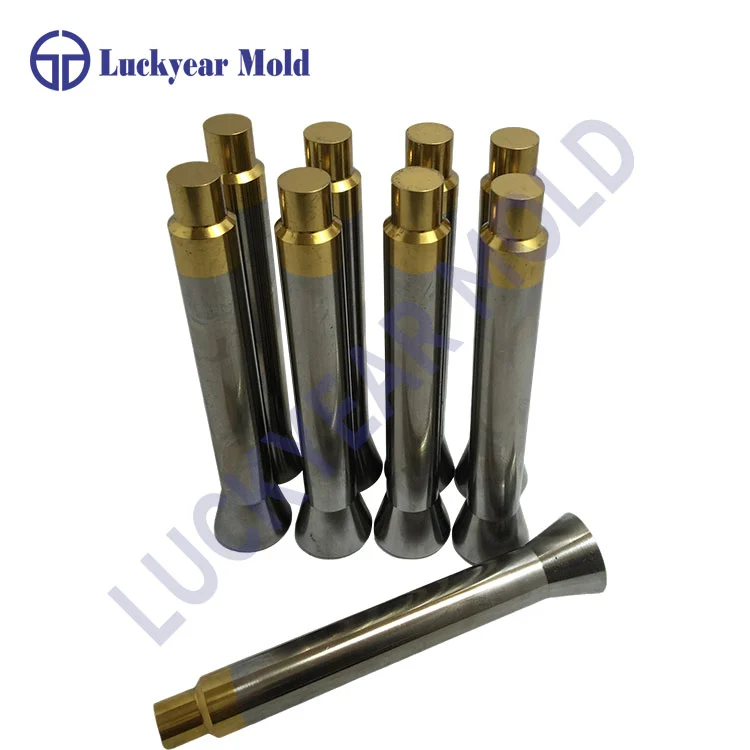

พั้นช์แม่พิมพ์มาตรฐานหรือที่รู้จักในชื่อ พั้นช์พิน พั้นช์ปั๊ม หรือเรียกง่ายๆ ว่าพั้นช์ เป็นส่วนประกอบโลหะที่ติดตั้งในแม่พิมพ์ปั๊มที่ดำเนินการเจาะ การปัดเงา หรือการขึ้นรูปอย่างต่อเนื่อง โดยทำงานร่วมกับแม่พิมพ์เพื่อแยกหรือจัดรูปทรงวัสดุชิ้นงานให้เป็นผลิตภัณฑ์หรือชิ้นส่วนกึ่งสำเร็จรูปที่ต้องการ

การเจาะมาตรฐานมีหลายรูปแบบเพื่อให้เหมาะกับการใช้งานที่แตกต่างกัน ประเภททั่วไป ได้แก่ พั้นช์มาตรฐานประเภท T, พั้นช์มาตรฐานประเภท B, พั้นช์แบบมีไกด์, พั้นช์ย่อย และพั้นช์ขึ้นรูป สิ่งที่ทำให้มี "มาตรฐาน" ที่โดดเด่นคือขนาดและข้อมูลจำเพาะเป็นไปตามมาตรฐานสากลที่กำหนดไว้ เช่น ISO, DIN, JIS, HASCO, DME หรือ MISUMI ทำให้มั่นใจถึงความสามารถในการใช้แทนกันได้และประสิทธิภาพที่คาดการณ์ได้

ครั้งที่สอง วัสดุและการผลิต: รากฐานของประสิทธิภาพ

วัสดุทั่วไป

การเลือกใช้วัสดุเจาะส่งผลโดยตรงต่ออายุการใช้งานของเครื่องมือ ความต้านทานการสึกหรอ และต้นทุน นี่คือวัสดุที่ใช้กันอย่างแพร่หลายที่สุด:

การรักษาพื้นผิว

เพื่อยืดอายุการเจาะ มักใช้การปรับสภาพพื้นผิว:

TiN – สีทอง ให้ความต้านทานการสึกหรอดีเยี่ยม
TiCN – มีความแข็งสูงกว่า TiN เหมาะสำหรับวัสดุที่มีฤทธิ์กัดกร่อน
TiAlN – ทนความร้อนได้ดีเยี่ยม เหมาะสำหรับการใช้งานที่ความเร็วสูง
AlCrN – ประสิทธิภาพที่เหนือกว่าในสภาพการตัดเฉือนแบบแห้ง
DLC – แรงเสียดทานต่ำ ลดการยึดเกาะของวัสดุ
ไนไตรด์สีดำ – การชุบแข็งพื้นผิวที่คุ้มค่า

พารามิเตอร์มิติที่สำคัญ

การเจาะมาตรฐานผลิตขึ้นเพื่อให้มีความทนทานสูง โดยทั่วไปหมัดมาตรฐานคุณภาพจะได้:

• ความคลาดเคลื่อนของเส้นผ่านศูนย์กลาง: ±0.001มม. ถึง ±0.002มม

• ศูนย์กลาง: ภายใน 0.002 มม

• ความกลม: ภายใน 0.003 มม

• ความหยาบของพื้นผิว: Ra 0.04 ถึง Ra 0.4

ที่สาม วิธีการเลือกพั้นช์มาตรฐานที่เหมาะสม

การเลือกควรเป็นไปตามข้อกำหนดเฉพาะของการสมัครของคุณ พิจารณาปัจจัยเหล่านี้:

1. ความเข้ากันได้ของวัสดุ

วัสดุเจาะจะต้องตรงกับวัสดุชิ้นงาน สำหรับวัสดุเนื้ออ่อน เช่น อะลูมิเนียมหรือเหล็กเหนียว เหล็กกล้าเครื่องมืออัลลอยด์ก็อาจเพียงพอแล้ว สำหรับเหล็กสเตนเลสหรือโลหะผสมที่มีความแข็งแรงสูง แนะนำให้ใช้เหล็กความเร็วสูงหรือคาร์ไบด์

2. ปริมาณการผลิต

ปริมาณน้อย/การสร้างต้นแบบ: เหล็กกล้าเครื่องมือโลหะผสมนำเสนอโซลูชันที่คุ้มค่า
ปริมาณปานกลาง: เหล็กกล้าความเร็วสูงให้ความสมดุลระหว่างประสิทธิภาพและราคา
ปริมาณมาก/การผลิตต่อเนื่อง: ทังสเตนคาร์ไบด์หรือเหล็กโลหะผสมผงทำให้ต้นทุนเริ่มแรกสูงขึ้นตามอายุการใช้งานเครื่องมือที่ยาวนานขึ้น

3. การปฏิบัติตามมาตรฐานสากล

การเจาะมาตรฐานควรเป็นไปตามมาตรฐานที่ได้รับการยอมรับสำหรับการใช้แทนกันได้:

ISO 8020 – มาตรฐานสากลสำหรับการเจาะ
DIN 9861 – มาตรฐานเยอรมันสำหรับการเจาะ
MISUMI / DAYTON / HASCO  – มาตรฐานอุตสาหกรรมที่ใช้กันอย่างแพร่หลาย

4. มิติที่สำคัญ

ให้ความสนใจกับเส้นผ่านศูนย์กลางของส่วนการทำงาน ขนาดส่วนการติดตั้ง และความยาวโดยรวม สิ่งเหล่านี้จะต้องตรงกับข้อกำหนดของชุดแม่พิมพ์ของคุณ

IV. การกวาดล้าง Punch-to-Die: ความสัมพันธ์ที่สำคัญ

ความพอดีระหว่างพันช์และแม่พิมพ์เป็นปัจจัยชี้ขาดในคุณภาพการปั๊มขึ้นรูป ระยะห่างที่เหมาะสมช่วยให้มั่นใจได้ถึงการตัดที่สะอาด ลดการเกิดเสี้ยน และยืดอายุการใช้งานของเครื่องมือ

โดยทั่วไป เส้นผ่านศูนย์กลางของหมัดควรเล็กกว่าช่องแม่พิมพ์เล็กน้อยเพื่อให้มีระยะห่างที่เหมาะสม การบรรลุและรักษาความพอดีนี้ต้องใช้การผลิตที่แม่นยำและการตรวจสอบอย่างสม่ำเสมอ

V. แนวทางปฏิบัติที่ดีที่สุดในการติดตั้งและตั้งค่า

การติดตั้งที่เหมาะสมทำให้มั่นใจได้ว่าหมัดจะทำงานตามที่ออกแบบไว้:

1. ตรวจสอบการจัดตำแหน่ง: ตรวจสอบให้แน่ใจว่าการเจาะและแม่พิมพ์มีศูนย์กลางเพื่อหลีกเลี่ยงการโหลดด้านข้าง

2. ตรวจสอบการยึด: ใช้รีเทนเนอร์ที่ถูกต้องและตรวจดูให้แน่ใจว่าเจาะแน่นแล้ว

3. ยืนยันระยะห่าง: ตรวจสอบว่าระยะห่างจากการเจาะถึงแม่พิมพ์อยู่ภายในช่วงที่ระบุ

4. ตรวจสอบการหล่อลื่น: ใช้สารหล่อลื่นที่เหมาะสมเพื่อลดการเสียดสีและการสะสมความร้อน

วี. การบำรุงรักษาและการดูแล: การยืดอายุหมัด

โหมดความล้มเหลวและการป้องกัน

การพันช์ล้มเหลวโดยอาศัยกลไกสองประการ: การสึกหรอและการแตกหัก

ต้นทุนที่ซ่อนอยู่ของการรอคอย

ข้อผิดพลาดที่พบบ่อยที่สุดประการหนึ่งในการบำรุงรักษาหมัดคือการรอจนกว่าชิ้นส่วนจะแสดงเสี้ยนที่มองเห็นได้ก่อนดำเนินการ เมื่อมองเห็นเสี้ยนได้ คมเจาะก็ได้พัฒนารัศมีที่สำคัญแล้ว และความเสียหายก็สะสมมานานหลายชั่วโมง

พิจารณาสถานการณ์ในโลกแห่งความเป็นจริงนี้: หากคุณถอดหมัดออกเพื่อลับให้คมอีกครั้งโดยมีการสึกหรอน้อยที่สุด การถอดออกจะมีขนาดเล็ก แต่ถ้าคุณรอจนกว่าเสี้ยนจะบังคับให้คุณดำเนินการ การสึกหรออาจมีความสำคัญมากขึ้น การทำความสะอาดขอบนั้นสิ้นเปลืองอายุการใช้งานเครื่องมือในรอบปฏิกิริยาเดียวมากกว่าการสูญเสียไปจากการบำรุงรักษาเชิงรุก

แนวทางการบำรุงรักษาเชิงปฏิบัติ

การเจาะขนาดเล็กควรได้รับการตรวจสอบบ่อยขึ้น เนื่องจากมีแรงดันพื้นผิวสูงขึ้นและการสะสมความร้อนเร็วขึ้น หมัดที่ใหญ่ขึ้นอาจขยายเป็นระยะเวลานานขึ้นภายใต้สภาวะที่ได้รับการควบคุม

สัญญาณว่าถึงเวลาต้องลับคมหรือเปลี่ยนใหม่

• การปัดเศษขอบที่มองเห็นได้

• น้ำหนักที่ต้องการเพิ่มขึ้นจากระดับพื้นฐาน

• เปอร์เซ็นต์การตัดพื้นผิวที่ลดลงบนชิ้นส่วนที่มีการประทับตรา

• ชิ้นส่วนที่แสดงคุณภาพไม่สอดคล้องกันหรือการเบี่ยงเบนของมิติ

ปกเกล้าเจ้าอยู่หัว การใช้งานทั่วไปในอุตสาหกรรมต่างๆ

การเจาะแม่พิมพ์มาตรฐานถูกนำมาใช้ในแทบทุกภาคส่วนการผลิต:

8. ทำความเข้าใจกับเศรษฐศาสตร์

มูลค่าในทางปฏิบัติของการเจาะแม่พิมพ์มาตรฐานนั้นเกินกว่าราคาที่ซื้อ พิจารณาปัจจัยต้นทุนเหล่านี้:

ต้นทุนเริ่มต้น: วัสดุเกรดสูงกว่าจะมีต้นทุนล่วงหน้าสูงกว่าแต่มีอายุการใช้งานยาวนานกว่า
ค่าใช้จ่ายในการลับคมใหม่: การลับคมใหม่แต่ละครั้งจะนำวัสดุออกและลดอายุการใช้งานเครื่องมือทั้งหมด
ต้นทุนการหยุดทำงาน: ความล้มเหลวของการเจาะโดยไม่ได้วางแผนจะหยุดการผลิต การรอนานเกินไประหว่างการบำรุงรักษาจะทำให้ต้นทุนรวมเพิ่มขึ้น
ต้นทุนด้านคุณภาพ: การเจาะที่สึกหรอทำให้เกิดเศษซากและการทำงานซ้ำ ซึ่งส่งผลต่อความสามารถในการทำกำไร

จุดที่น่าสนใจทางเศรษฐกิจไม่จำเป็นต้องเป็นการเจาะที่ถูกที่สุดหรือแพงที่สุด แต่เป็นส่วนที่ให้ต้นทุนรวมต่อชิ้นส่วนประทับตราต่ำที่สุดตลอดอายุการใช้งานทั้งหมด

ที่หมัดแม่พิมพ์มาตรฐานอาจเป็นส่วนประกอบเล็กๆ ในกระบวนการปั๊มขึ้นรูป แต่มีผลกระทบต่อผลผลิต คุณภาพ และต้นทุนอย่างมาก ความสำเร็จในทางปฏิบัติเริ่มต้นด้วยการเลือกวัสดุและการกำหนดค่าที่เหมาะสมสำหรับการใช้งานของคุณ ดำเนินการต่อผ่านการติดตั้งและการจัดการระยะห่างที่เหมาะสม และสิ้นสุดในการบำรุงรักษาที่มีระเบียบวินัย—โดยไม่ต้องรอให้เกิดความเสียหายที่มองเห็นได้ แต่จะดำเนินการตามการสึกหรอที่วัดได้และจำนวนรอบ เมื่อคุณเจาะลึกด้วยแนวคิดของวิศวกรกระบวนการ โดยมุ่งเน้นไปที่เรขาคณิต วัสดุศาสตร์ และฟิสิกส์การสึกหรอ คุณจะเปลี่ยนชิ้นส่วนสิ้นเปลืองให้เป็นสินทรัพย์การผลิตที่เชื่อถือได้
